Plateforme de commande et de diagnostic pour ventilo-convecteur

Présentation de produit : Plateforme de contrôleur de ventilo-convecteur
Date : Mardi 11 février
Heure : 12 h 15 – 12 h 35 HE
Lieu : Orlando, Floride
Site : Orange County Convention Center
Salle : Theatre C

Pour plus de détails, cliquez ici.

Avnan présente sa nouvelle plateforme de contrôleur de ventilo-convecteur, un autre exemple de notre expertise en conception électronique et applicative. La plateforme de contrôleur de ventilo-convecteur d’Avnan se compose de deux éléments clés : la carte de commande avancée qui gère les diverses fonctions du système et l’application mobile qui fournit des données sur sa performance, permettant aux techniciens sur le terrain de surveiller, diagnostiquer et dépanner tout problème opérationnel du système de ventilo-convecteur.

Les ventilo-convecteurs (FCU) sont des composants essentiels des systèmes CVC, conçus pour réguler efficacement la température intérieure. Une unité est essentiellement composée d’un ventilateur et d’un échangeur de chaleur (serpentin) pour refroidir ou chauffer l’air, assurant un confort thermique optimal dans les espaces résidentiels, commerciaux et industriels. Ces systèmes sont largement utilisés en raison de leur efficacité énergétique, de leur conception compacte et de leur facilité d’intégration aux unités CVC centralisées ou autonomes.

Un partenariat avec Avnan vous donne accès à des conceptions de cartes de circuits imprimés innovantes, personnalisables et robustes. Nous proposons également une gamme complète d’assemblages complémentaires pour les ventilo-convecteurs, tels que des unités d’affichage murales, des transformateurs, des thermistances, des cordons d’alimentation et des faisceaux de câbles.

Laissez-nous vous aider à créer des solutions CVC plus intelligentes et plus efficaces qui distingueront votre produit dans un marché concurrentiel.

Le fonctionnement d’un ventilo-convecteur exige un contrôle précis du débit d’air, de la température et de la consommation d’énergie, nécessitant des cartes de circuits de commande avancées et des capteurs de température pour permettre l’actionnement des vannes et le fonctionnement à vitesse variable du moteur du ventilateur. Des capacités supplémentaires, comme la détection automatique des pannes et les alertes, rendent ces unités uniques.

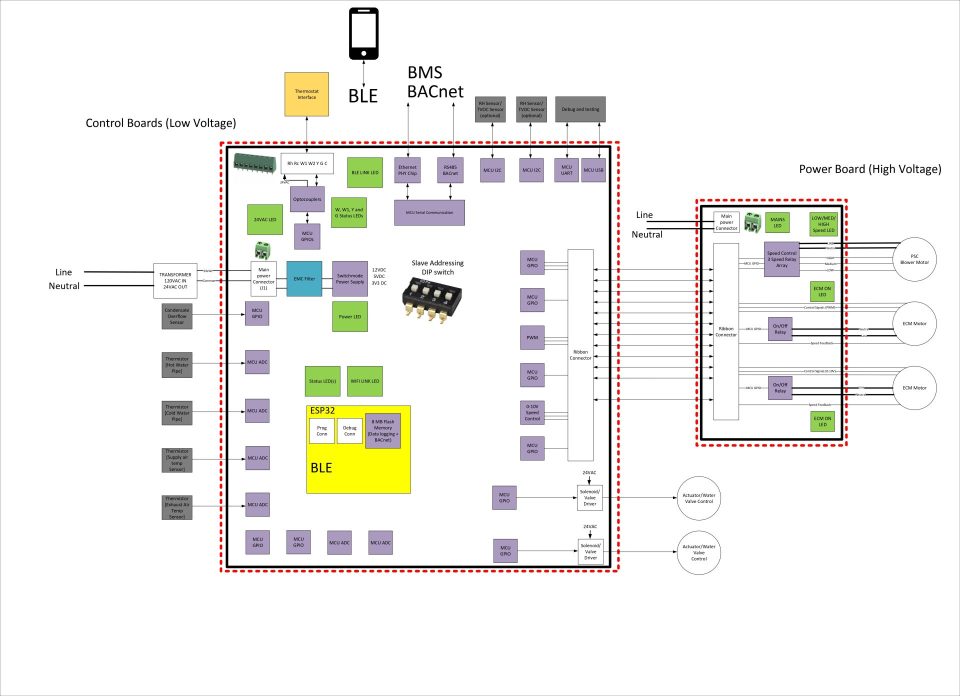

Principales fonctions et caractéristiques d’une unité de commande de ventilo-convecteur :

• Contrôle les moteurs EC par PWM ou tension analogique 0-10 V, en surveillant leur vitesse
• Contrôle les moteurs PSC à vitesses multiples
• Fonctionne avec des systèmes à 2, 3, 4 ou 6 tubes pour le chauffage et le refroidissement à l’aide d’actionneurs tout ou rien (on/off) ou modulants
• Entrées multiples pour divers capteurs tels que : température, humidité relative, qualité de l’air intérieur, fuite d’eau, débordement de condensation
• Port de communication RS-485
• Module opto-isolateur optionnel pour le contrôle ECM
• BACnet pour les systèmes de gestion de bâtiment (BMS)
• Compatible avec la plupart des thermostats standards
• Application BLE pour le dépannage

Nous nous spécialisons dans la conception et la fabrication de PCBA de haute qualité et rentables pour répondre à des demandes uniques, offrant des fonctionnalités telles que l’intégration avec des thermostats intelligents et le fonctionnement du ventilateur basé sur les entrées en temps réel des capteurs et les commandes de l’utilisateur.

Notre carte de commande principale pour ventilo-convecteur dispose du Wi-Fi et de la communication sans fil avec des capacités BACnet intégrées, ce qui en fait une solution idéale pour les environnements CVC modernes et les applications polyvalentes. De plus, elle offre également des options pour contrôler un moteur PSC à prises multiples et des actionneurs multi-vannes.

Cette capacité permet une surveillance en temps réel et une interaction efficace avec d’autres sous-systèmes, offrant un fonctionnement simplifié et des économies d’énergie maximales.

La connectivité sans fil donne aux techniciens un aperçu du système et aide à diagnostiquer les problèmes du système rapidement et efficacement.

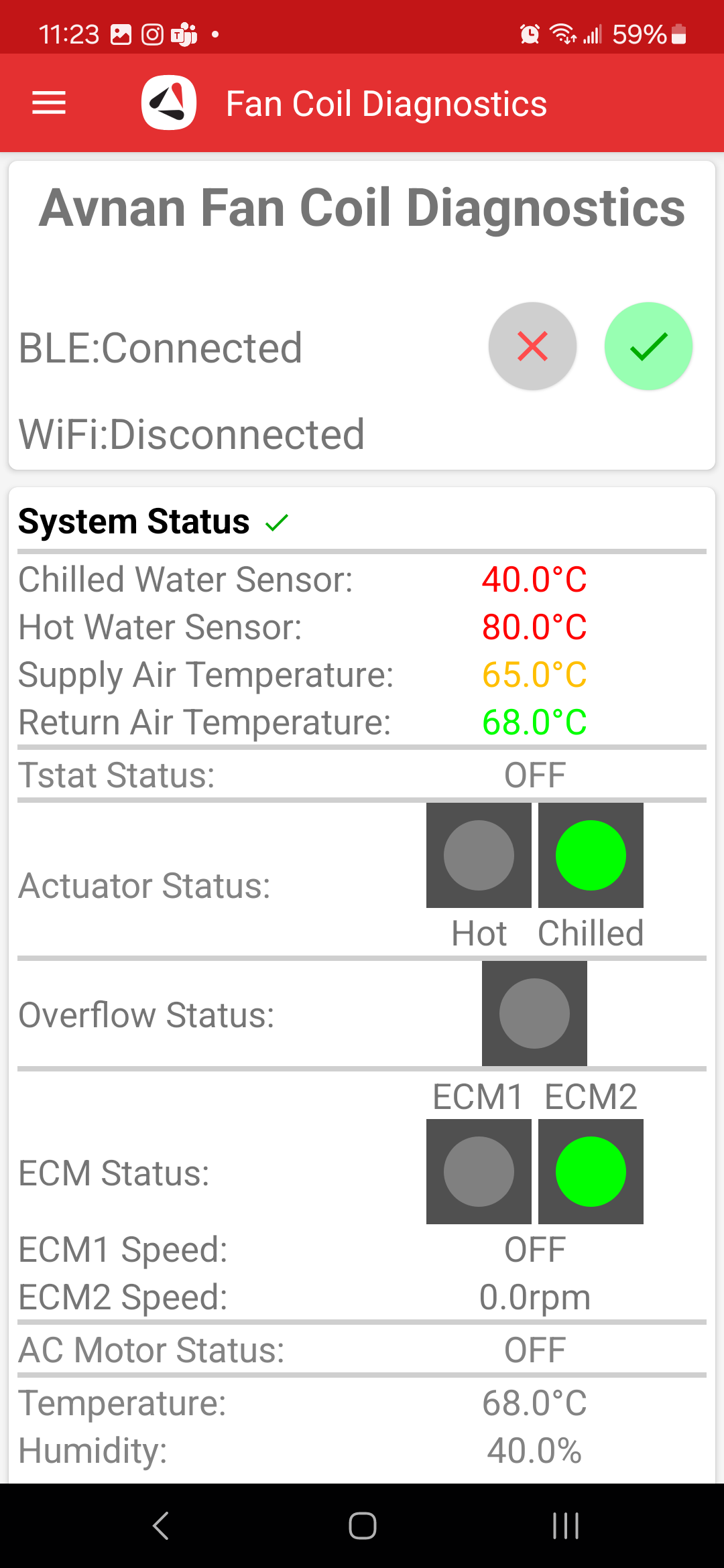

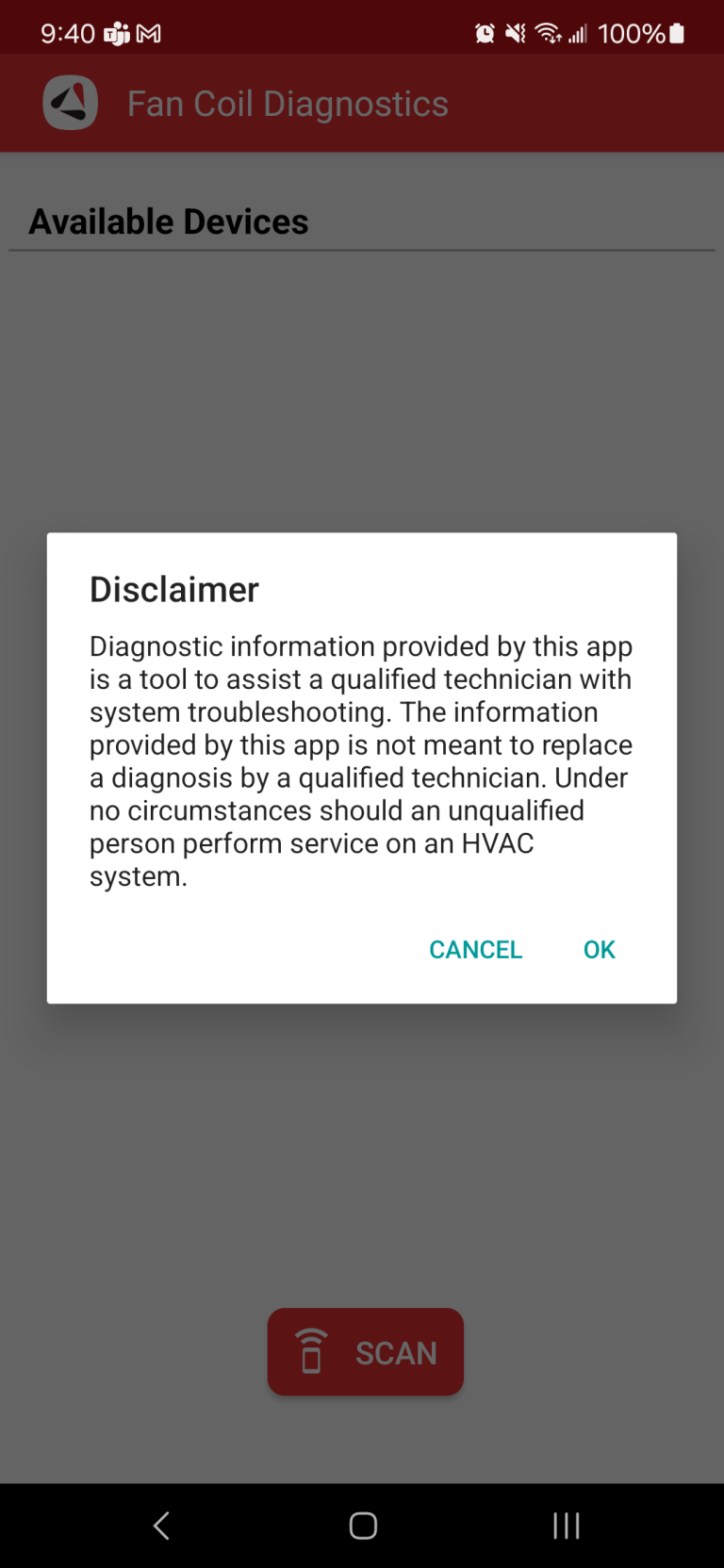

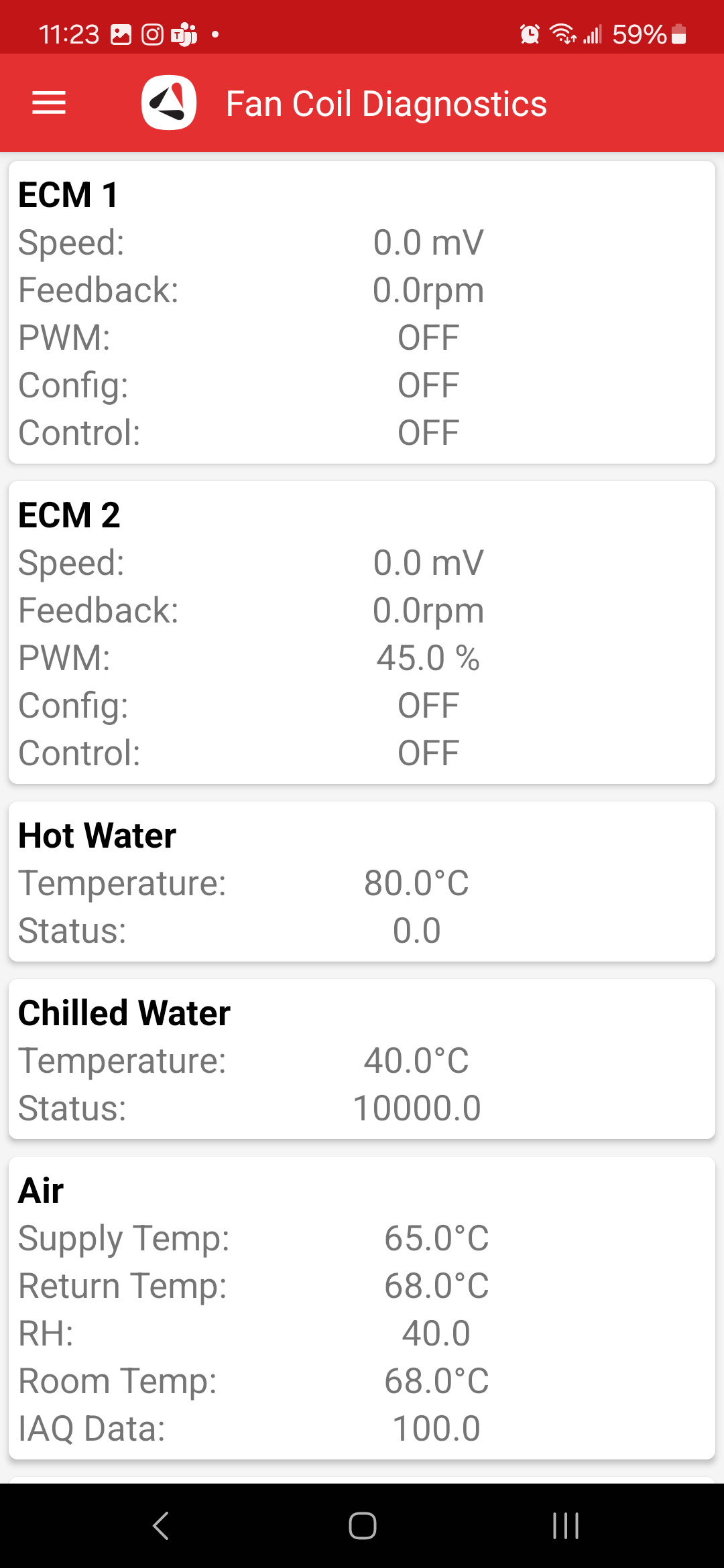

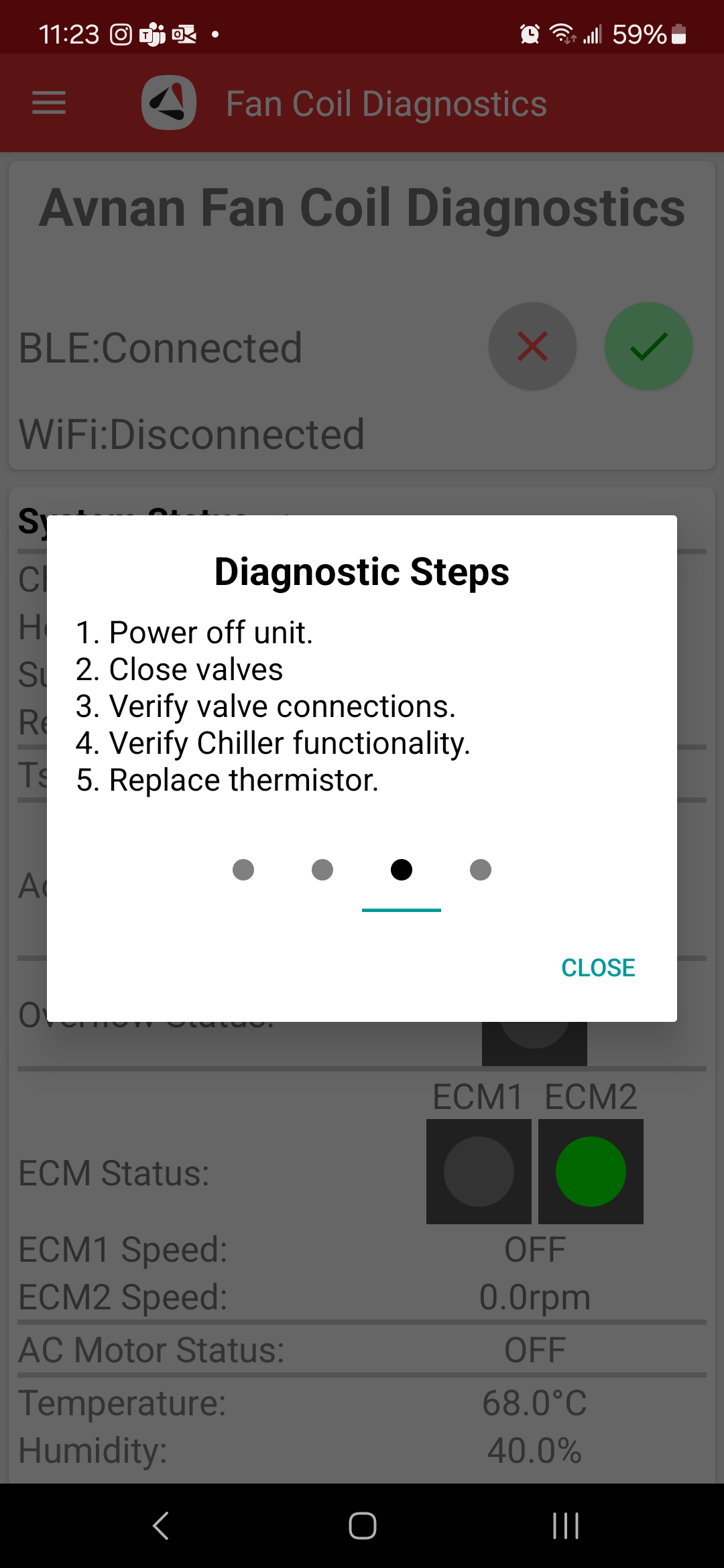

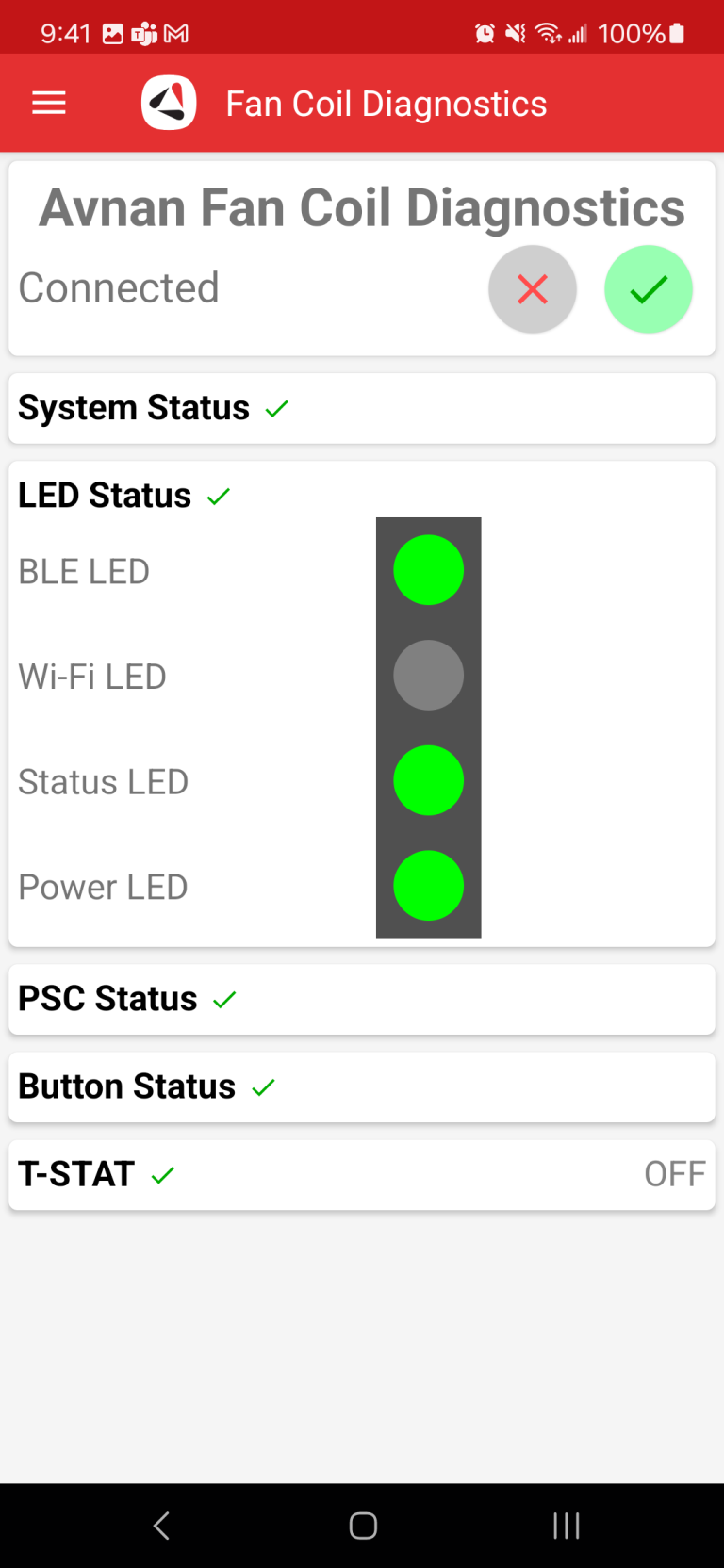

L’application BLE d’Avnan comprend des guides de dépannage qui peuvent fournir des données en temps réel sur la température, la vitesse du ventilateur, la position des vannes et l’état du système avec le mode de fonctionnement actuel pour que les techniciens puissent identifier et résoudre tout problème avec le système.
